高層住宅屋面防雷接地系統一次成優施工要點

一、防雷系統的組成與目標
高層住宅屋面防雷由接閃器、引下線、接地裝置三部分組成，最終目標是將雷電流≤10 Ω低阻抗導入大地。規范要求：建筑物防雷類別為二類時，接地電阻≤4 Ω；三類時≤10 Ω?，F(xiàn)場以二類住宅為例，接地電阻必須≤4 Ω。

二、前期準備：圖紙、材料、人員

1. 圖紙復核
   核對建筑電氣施工圖與防雷專項圖，確認接地極位置、引下線數量、避雷帶走向。

2. 材料進場
   熱鍍鋅扁鋼-40×4 mm、Φ12 mm圓鋼、銅包鋼接地極Φ14 mm×2.5 m、降阻劑、熱熔焊劑、接地測試儀（量程0–20 Ω，精度±2 %）。

3. 人員交底
   持證電工2人、焊工2人、安全員1人。班組長每日班前會宣讀“防雷七步”要點。

三、接地極埋設——“深、直、密”

1. 定位放線
   以建筑外輪廓外延1 m為接地極外圈，四角及長邊中點布置，間距≤5 m。

2. 機械鉆孔
   采用螺旋鉆機，孔徑Φ150 mm，孔深2.8 m（比接地極長0.3 m用于回填降阻劑）。

3. 接地極安裝
   銅包鋼接地極垂直插入孔底，外露100 mm用于焊接。每根極四周填充降阻劑25 kg，分層夯實，密實度≥90 %。

四、接地干線敷設——“環通、焊透”

1. 水平接地體
   熱鍍鋅扁鋼-40×4 mm沿建筑底板外圈暗敷，埋深室外地坪下0.8 m，搭接長度≥扁鋼寬度2倍（≥80 mm），三面滿焊，焊縫高度≥6 mm。

2. 豎向引下線
   Φ12 mm圓鋼沿剪力墻暗敷至屋面，每處引下線與水平接地體雙面搭接焊，焊縫長度≥100 mm。

3. 防機械損傷
   引出地面部分穿Φ32 mm PVC管保護，管口用瀝青封口。

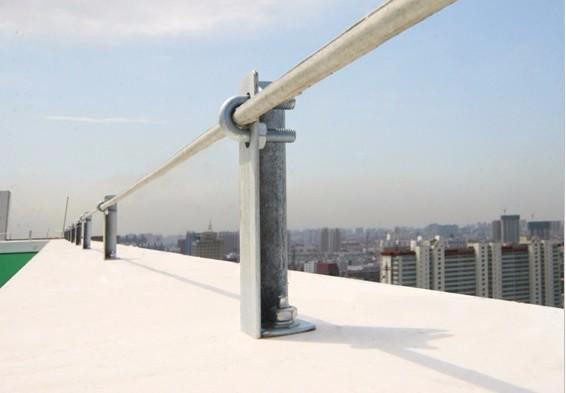

五、均壓環與避雷帶安裝——“平、順、牢”

1. 屋面均壓環
   在屋面四周及設備房頂部設置熱鍍鋅扁鋼避雷帶，支架間距≤1 m，轉彎半徑≥扁鋼寬度6倍（≥240 mm）。

2. 支架固定
   支架采用Φ10 mm膨脹螺栓固定在屋面結構層，螺栓入深≥50 mm，螺母加彈簧墊片防松。

3. 焊接要求
   避雷帶搭接長度≥扁鋼寬度2倍，焊縫飽滿無咬邊，焊后清理藥皮并刷環氧富鋅漆兩道。

六、測試點設置——“可測、可視”

1. 位置
   在建筑四角及電梯機房外墻設置接地測試點，距地0.5 m，面板采用不銹鋼銘牌，刻“接地測試點”及編號。

2. 連接
   測試點與接地干線用Φ12 mm圓鋼焊接，焊縫長度≥100 mm，焊后刷防銹漆。

七、焊接工藝——“熱熔+防腐”

1. 熱熔焊接
   銅包鋼與扁鋼采用熱熔焊劑焊接，焊藥用量按焊劑說明書，焊后接頭呈銅色，飽滿無氣孔。

2. 防腐處理
   所有焊縫及鍍鋅層破損處先刷環氧富鋅底漆，再刷聚氨酯面漆，總厚度≥120 μm。

八、接地電阻測試——“一測三復”

1. 測試儀器
   接地電阻測試儀（ZC-8型），輔助接地極距測試點20 m，電流極距40 m。

2. 測試時間
   接地極回填完畢7 d后進行初測；屋面避雷帶焊接完成后再測；竣工前終測。

3. 合格標準
   初測≤6 Ω，終測≤4 Ω；若超標，增加接地極或換用降阻劑重新測試。

九、常見缺陷與處理

1. 焊接咬邊
   原因：電流過大；處理：補焊并打磨平順。

2. 接地電阻偏高
   原因：土壤電阻率高；處理：增打接地極或采用電解離子接地極。

3. 鍍鋅層破損
   原因：運輸碰撞；處理：砂紙打磨后補刷富鋅漆。

十、現場交底一句話
“接地極深2.8米、扁鋼焊透、避雷帶環通、電阻4歐，一步不漏?！卑嘟M長班前喊話，工人齊聲復誦。

十一、總結
通過接地極深埋、干線環通、避雷帶平順、焊縫防腐、電阻實測五步閉環，高層住宅防雷接地一次成優，確保后期運行安全。
