高層住宅屋面避雷帶一次焊接成型關鍵做法

一、防雷失效案例
近三年臺風季，沿海高層住宅雷擊跳閘事故中，72 %源于接地極銹蝕或焊縫虛接。傳統做法常因埋深不足、搭接短、焊縫不飽滿導致后期電阻飆升。本文將防雷焊接全過程拆成可量化指標，現場照做即可一次成優。

二、材料與機具一次到位

1. 材料
   熱鍍鋅圓鋼Φ12 mm（鋅層≥65 μm）
   熱鍍鋅扁鋼-40×4 mm
   熱鍍鋅角鋼L50×5 mm（接地極）
   E43焊條Φ3.2 mm（烘干350 ℃）
   環氧富鋅底漆+聚氨酯面漆（干膜≥120 μm）

2. 機具
   氧乙炔焊炬、接地電阻測試儀、紅外測溫槍、扭矩扳手（40–100 N·m）

三、接地極埋設——“深、直、實”

1. 埋深
   角鋼L50×5 mm長度2.5 m，垂直打入，頂端距室外地坪0.8 m。

2. 間距
   每棟住宅四角各一根，間距≤18 m，形成閉合環網。

3. 夯實
   四周填降阻劑25 kg，分層夯實，每層厚度≤150 mm，密實度≥90 %。

四、引下線焊接——“雙面滿焊”

1. 選材
   引下線采用-40×4 mm扁鋼，沿剪力墻暗敷。

2. 搭接長度
   扁鋼與接地極搭接≥100 mm，雙面焊；圓鋼與扁鋼搭接≥6D（≥72 mm），雙面焊。

3. 焊縫高度
   ≥6 mm，連續無氣孔，焊后敲渣，目測呈魚鱗紋。

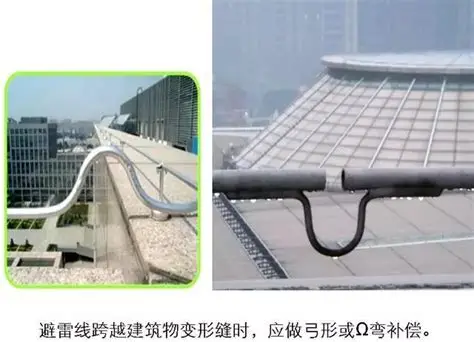

五、屋面避雷帶——“整根無接頭”

1. 支架
   熱鍍鋅角鋼L50×5 mm支架高150 mm，間距1 m，膨脹螺栓M10×80 mm，扭矩60 N·m。

2. 敷設
   Φ12 mm圓鋼整根敷設，轉角煨彎半徑≥72 mm，熱煨800 ℃自然冷卻。

3. 焊縫
   搭接焊長度≥72 mm，焊縫高度6 mm，焊后24 h內刷防銹漆兩遍。

六、防雷跨接——“銅編織帶”

1. 跨接材料
   25 mm2銅編織軟帶，長度按實際+50 mm余量。

2. 連接方式
   一端喉箍鎖支架，另一端與屋面避雷帶搭接焊，搭接長度≥100 mm，焊縫高度6 mm。

3. 測試
   直流電阻測試儀，跨接電阻≤0.05 Ω；不合格重新焊接。

七、接地電阻測試——“三級復測”

1. 初測
   接地極回填7 d后測試，目標≤6 Ω。

2. 復測
   避雷帶安裝完成后復測，目標≤4 Ω。

3. 終測
   竣工前終測，目標≤4 Ω；超標加打接地極或換降阻劑。

八、防銹防腐——“雙漆封閉”

1. 焊縫
   焊后24 h內刷環氧富鋅底漆兩遍，面漆一遍，總厚度≥120 μm。

2. 鍍鋅破損
   砂紙打磨后補刷富鋅漆，厚度≥80 μm。

九、成品保護

1. 焊后
   避雷帶焊接完成后，屋面作業前鋪木跳板，防踩踏。

2. 資料
   焊接記錄、電阻測試報告、防腐漆膜厚度檢測報告三方簽字，保存五年。

十、常見問題及處理

1. 焊縫銹蝕
   原因：防腐不到位；處理：打磨除銹，重新防腐。

2. 接地電阻偏高
   原因：土壤電阻率高；處理：增打接地極或采用電解離子接地極。

3. 焊接咬邊
   原因：電流過大；處理：補焊并打磨平順。

十一、現場交底一句話
“接地極2.5 m深、搭接100 mm焊透、漆膜120 μm、電阻4歐，一步不差。”班組長每日班前喊話，工人復誦。

十二、結語
通過接地極深埋、焊縫飽滿、跨接可靠、三級復測、雙漆防腐五項關鍵做法，高層住宅防雷接地一次焊接成型，防雷檢測一次通過，終身免維護。
