高層建筑屋面防水卷材熱風焊接五道關鍵工藝

一、施工條件與材料準備

1. 環(huán)境要求
   氣溫≥5 ℃，相對濕度≤85%，風力≤3級；雨天或基層潮濕嚴禁施工。

2. 材料驗收
   TPO卷材厚度1.5 mm，幅寬2 m，長度20 m；焊條與卷材同材質(zhì)，直徑3 mm；熱風焊機功率2000 W，風量120 L/min。

3. 工具清單
   鋼絲刷、吸塵器、掃帚、壓輥（鋼輥+硅輥各一把）、熱風焊槍、紅外測溫槍、裁刀、記號筆。

二、基面清理三道工序

1. 鏟除
   用鋼絲刷徹底清除浮灰、砂粒、水泥疙瘩，露出堅實基層。

2. 吸塵
   大功率工業(yè)吸塵器沿卷材鋪設方向逐行吸凈粉塵，避免焊條熔融后夾雜顆粒。

3. 找平
   凹陷處用聚合物水泥砂漿找平，平整度≤5 mm/2 m；凸起部分用磨光機磨平。

三、卷材鋪設與定位

1. 彈線
   按屋面坡度方向彈基準線，搭接寬度80 mm，彈雙線便于裁邊。

2. 預鋪
   卷材展開后靜置30 min，消除應力；搭接縫位置避開天溝、落水口1 m以上。

3. 固定
   機械固定法：專用墊片+自攻螺釘，螺釘間距卷材邊緣150 mm，中間300 mm；螺釘距卷材邊≥20 mm。

四、熱風焊接參數(shù)設定

1. 焊機溫度
   熱風溫度420 ℃±20 ℃，用紅外測溫槍測量槍口5 cm處風溫，每2小時復測一次。

2. 焊槍角度
   焊槍與卷材夾角30°，噴嘴距搭接面2 cm，移動速度1.5 m/min。

3. 焊條填充
   搭接邊先熱風預熱3 s，焊條同時送入，焊縫寬度20 mm，焊條高出卷材面1 mm即可。

五、焊縫五連壓

1. 初壓
   焊槍后緊跟鋼壓輥，壓力0.3 MPa，排除空氣。

2. 復壓
   硅壓輥二次碾壓，溫度降至80 ℃以下，確保焊條與卷材熔為一體。

3. 側壓
   對焊縫兩側各壓一次，防止翹邊。

4. 端壓
   卷材收頭處用鋼輥橫向壓實，長度≥50 mm。

5. 冷壓
   焊縫完全冷卻后，用圓角木棒再壓一遍，消除應力集中。

六、細部節(jié)點處理

1. 天溝
   溝底先鋪一層附加層，寬度≥500 mm，長邊搭接100 mm；焊縫底部加焊一道焊條。

2. 落水口
   裁剪“米”字形切口，翻邊塞入落水口內(nèi)壁，焊條環(huán)焊一周，形成整體密封。

3. 出屋面管道
   采用“Ω”形卷材包裹，高度≥250 mm，上口用金屬箍緊固，下部與基面熱風焊接。

七、質(zhì)量檢驗

1. 目測
   焊縫平直、無漏焊、無燒焦。

2. 手撕
   冷卻后用手撕焊縫，撕裂處應位于卷材母材而非焊縫。

3. 充氣
   雙焊縫采用充氣法，氣壓0.2 MPa，保壓5 min無降壓為合格。

八、成品保護與后續(xù)施工

1. 封閉通道
   卷材焊接完24 h內(nèi)禁止上人，設警示帶。

2. 后續(xù)作業(yè)
   安裝避雷支架、設備基礎時，底座下方加鋪附加層，四周熱風焊接封閉。

九、常見問題與處理

1. 焊縫起泡
   原因：基層潮濕或焊速過快；處理：切開起泡部位，重新焊接。

2. 卷材收縮
   原因：溫度驟降；處理：預留伸縮縫，縫內(nèi)填彈性密封膠。

十、總結

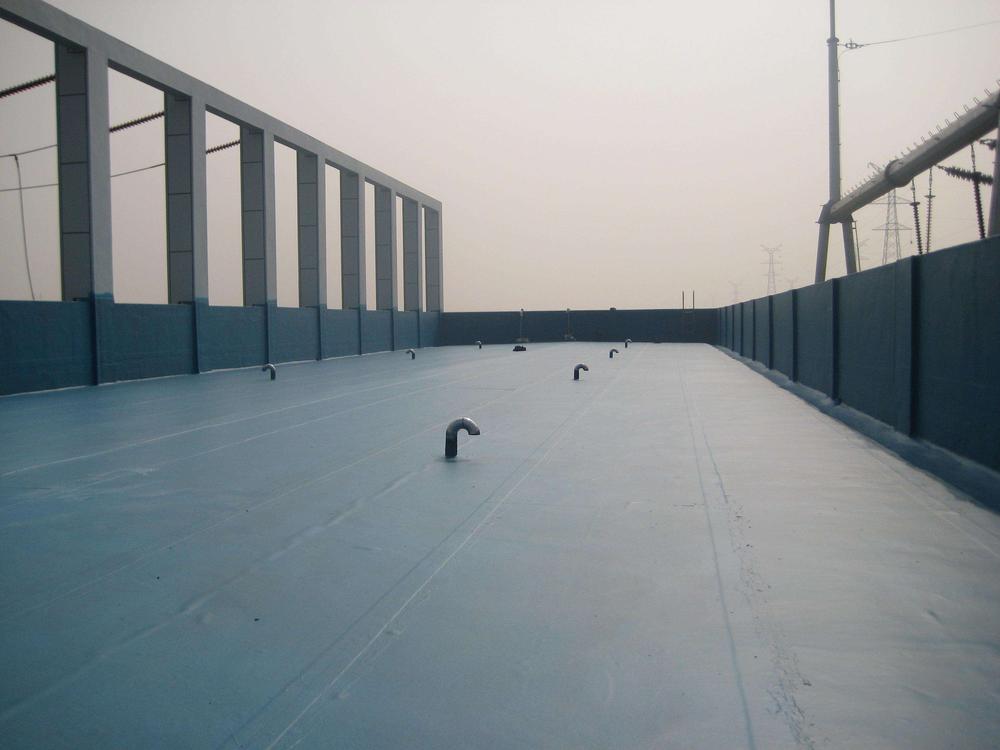

通過嚴格控制基面、焊溫、焊縫、節(jié)點及檢驗五道工藝，TPO卷材熱風焊接一次合格率可達98%以上，確保屋面防水長期可靠。
